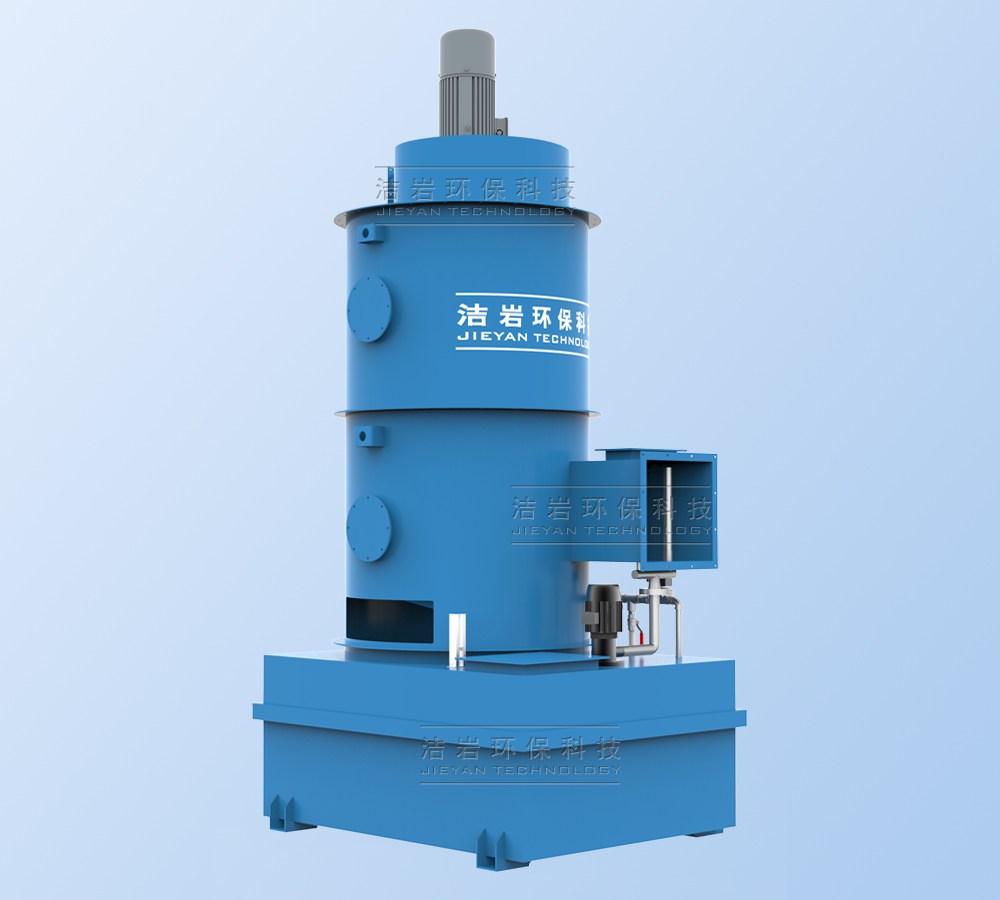

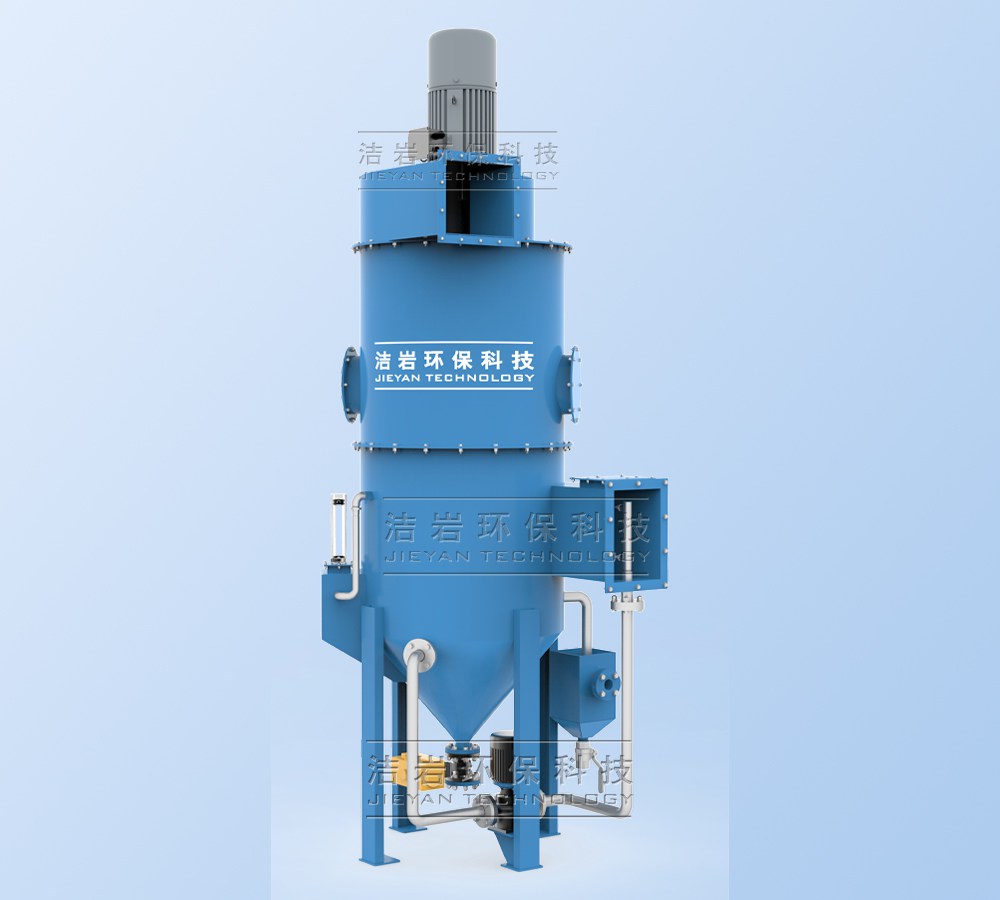

MDC-V系列旋流濕式除塵器

MDC-V系列旋流濕式除塵器是結合旋流濕式除塵和高效文丘里原理設計，用于處理高濃度粉塵，使含塵氣體與液體密切接觸，利用重力、慣性碰撞、攔截、擴散等作用捕集顆粒或使粒徑增大的裝置。可以有效地除去直徑為0.1～20μm的液態或固態粒子，亦能脫除氣態污染物。

01 通用性強，更適用含水和粘性粉塵

02 運行過程水循環利用，無需額外補水，節約用水

03 結構緊湊，無需外置循環水箱，安裝占地空間小

04 針對防爆拋光打磨工況設計，安全解決易燃易爆粉塵的除塵問題

05 無濾芯設計，無二次揚塵，無需擔心堵塞問題

06 除塵效率高，可除去一定的水溶性廢氣，入口濃度在200mg/m3時候可達到95%以上

021-68015579

在線咨詢

MDC-V系列旋流濕式除塵器功能特性

1.濕法分離器將離心式分離器和后級風扇組合為一體，其工作原理與旋渦形成相似，攜帶有害物體的氣體切向進入分離器，以旋渦匯聚形式沉降至水平面；

2.特有的氣流過程產生一股強烈的水流旋風，讓攜帶有害物體的氣體穿越其間；

3.氣體與洗滌液緊密結合后，有害物質被粘結分離出，通過徑向安裝的螺旋分離器產生的離心力將水與已化合的有害物體分離開；

4.清洗后的氣體被后級風扇吸附并排出。

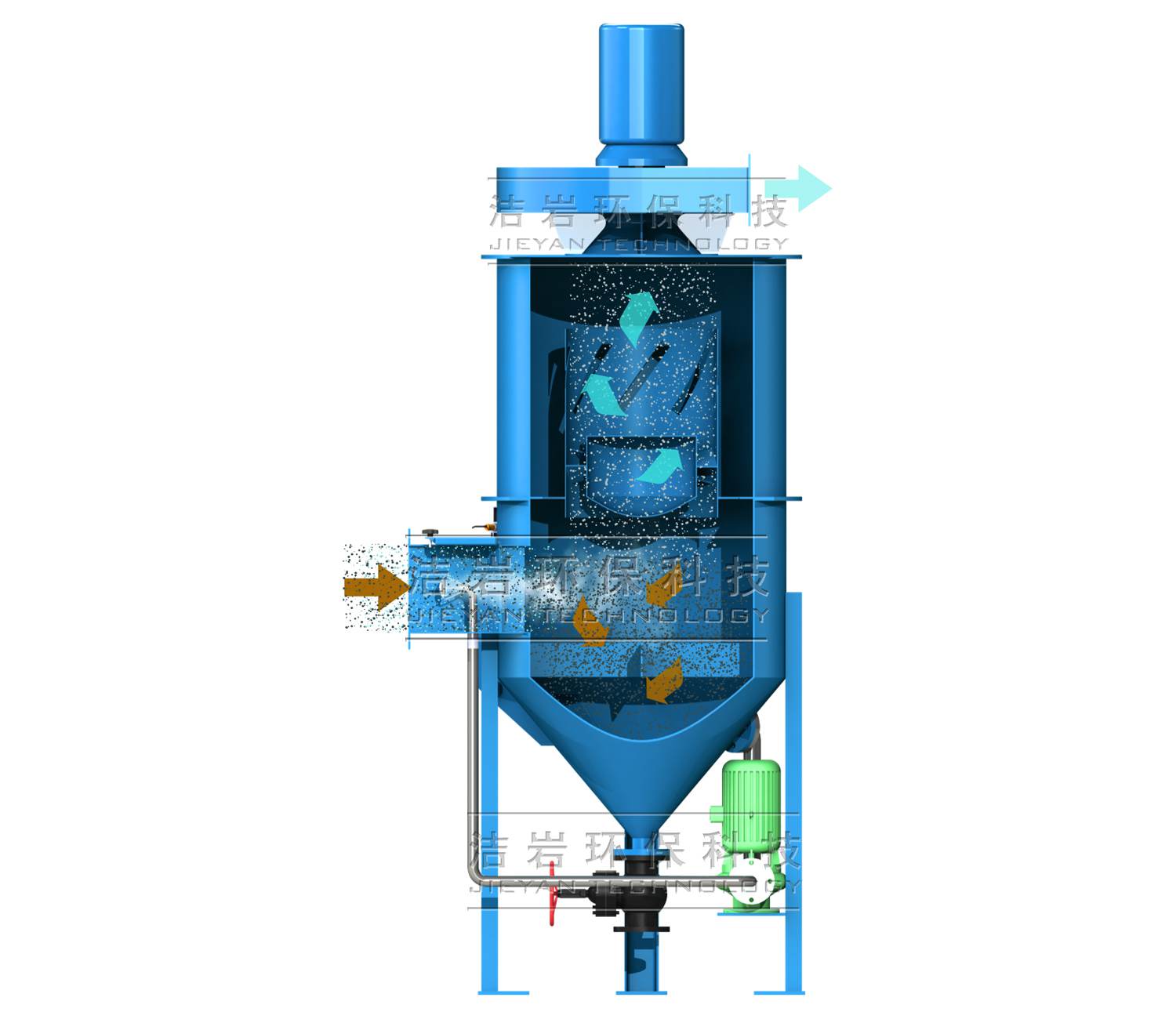

MDC-V系列旋流濕式除塵器的除塵原理

? MDC-V系列旋流濕式除塵器結合旋流濕式除塵和高效文丘里原理設計用于處理高濃度粉塵，在文丘里管上游區域，洗滌水被注入，文丘里效應對氣流加速，水流被分解成細小水滴

? 在文丘里管喉部，含塵廢氣和水滴強烈相互作用，污染物顆粒和水滴充分混合，洗滌過的廢氣和含塵液滴切向進入下游的離心分離結構實現分離

? 離開喉管后，氣流進入旋流除塵器腔體，含塵氣流由筒體下部導入，氣流的特殊路徑可以產生強烈的水漩渦，含有粉塵的氣流被導入該水漩渦，這些含塵液滴在旋流除塵器內因重力沉降、離心分離和擋板攔截等方式被捕集，從而實現粉塵與氣體的分離

? 經過除塵處理后的氣體，成為相對潔凈的氣體，最后通過除塵器頂部的出口排出系統

? 在洗滌水收集區域，沉淀作用將污染物分離

? 底部沉淀物可以通過多種方式被集中收集清理

排渣方式

MDC-V系列自動沖渣型

V系列自動沖渣型可將水槽斗的沉淀的泥渣從水槽斗底部出口排出。泥渣通過管道系統輸送至最終的處理點。可連續沖渣，也可間斷沖渣。此類型除渣方式適用于化工或采石業物料輸送，粉碎除塵，篩選、采礦或采石轉運點等。

MDC-V系列手動出渣型

V系列手動出渣型可降低設備整體高度，降低初始成本。由于是手動除渣，此類型適合粉塵濃度較低的場合，如拋光、打磨、金屬加工、打包、分類、稱重及化工產品等的氣體排放。

MDC-V系列自動刮泥型

V系列自動刮泥型可減少手動除渣。對于中等或高濃度的含塵氣體，要求24小時連續運行的場合，或手動除渣不可行或成本高的場合，推薦采用此款設備。自動除渣經常用于鑄造、型砂輸送、噴砂、拋光、研磨、物料輸送、于燥劑或加工等的氣體排放。

技術參數

型號	風量(m3/H)	設備阻力(Pa)	風機全壓(Pa)	風機功率(KW)	水泵流量(m3/H)	水泵功率(KW)
V2	2000	≤1800 Pa	3500 Pa	4	2	0.75
V3	3000	≤1800 Pa	3500 Pa	5.5	3	0.75
V4	4000	≤1800 Pa	3500 Pa	7.5	4	0.75
V6	6000	≤1800 Pa	3500 Pa	11	6	0.75
V8	8000	≤1800 Pa	3500 Pa	15	8	0.75
V10	10000	≤1800 Pa	3500 Pa	18.5	10	0.75
V12	12000	≤1800 Pa	3500 Pa	18.5	12	1.5
V15	15000	≤1800 Pa	3500 Pa	18.5	15	1.5
V18	18000	≤1800 Pa	3500 Pa	30	18	1.5
V20	20000	≤1800 Pa	3500 Pa	30	20	1.5
V25	25000	≤1800 Pa	3500 Pa	37	25	1.5
V30	30000	≤1800 Pa	3500 Pa	37	30	2.2

① 上述技術參數中的型號、數據、功能、性能、規格參數等僅供參考，上海潔巖有可能對上述內容進行改進，具體信息請參照產品實物、產品說明書。
② 排放濃度會受使用工況、粉塵特性、入口濃度影響，具體情況依據上海潔巖提供的技術方案、技術協議上的數據為準。
